JIS G3459 Bahan Kekonduksian Termal Penukar Haba Laut

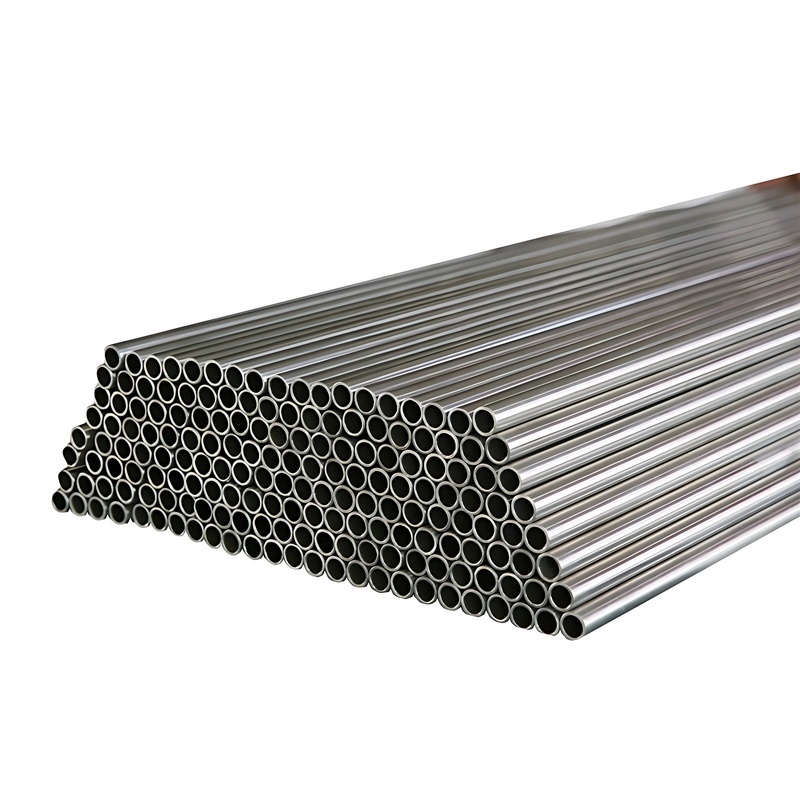

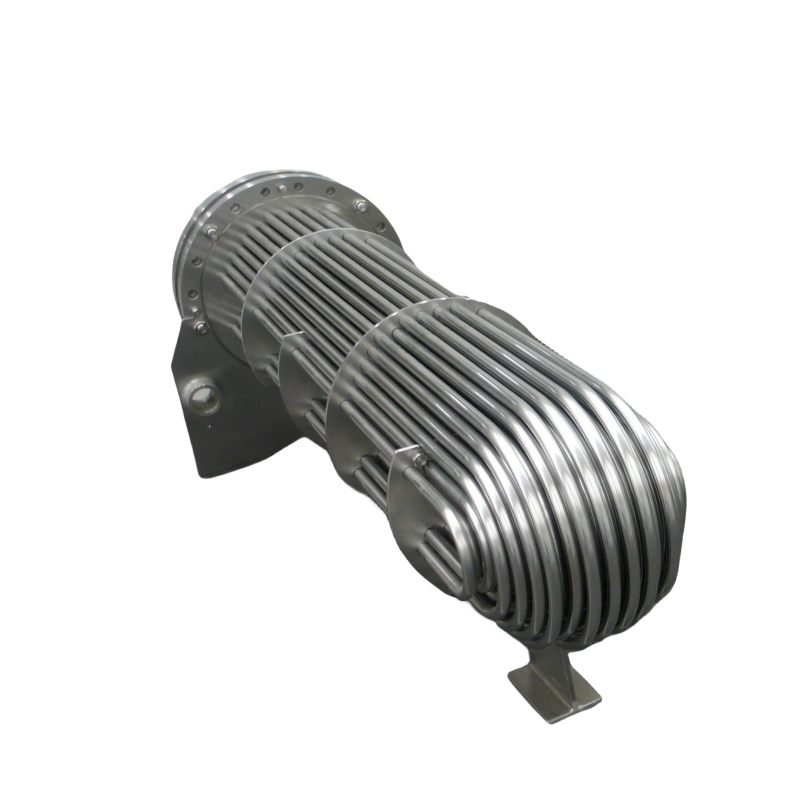

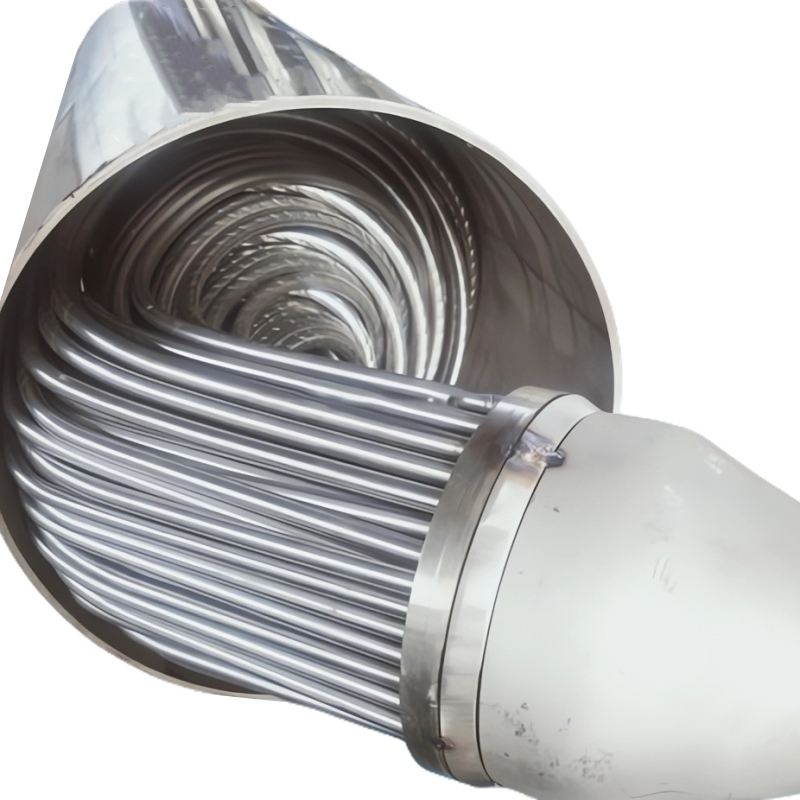

Tiub penukar haba digunakan untuk menyejukkan, memanaskan, atau memanaskan semula cecair, gas, dan udara. Tiub penukar haba memainkan peranan penting dalam memudahkan proses pemindahan haba dengan membolehkan pertukaran tenaga haba antara cecair proses dan cecair sisi shell.

Untuk dapat memindahkan haba dengan baik, paip harus mempunyai kekonduksian terma yang baik. Kerana haba dipindahkan melalui tiub dari sisi panas ke bahagian sejuk, terdapat perbezaan suhu merentasi lebar tiub. Kerana bahan paip mempunyai kecenderungan yang berlainan untuk berkembang secara termal pada suhu yang berbeza, tekanan haba berlaku semasa operasi. Ini tidak termasuk sebarang tekanan yang disebabkan oleh tekanan tinggi yang dihasilkan oleh bendalir itu sendiri. Bahan tiub juga harus bersesuaian dengan cecair sampingan tiub shell dalam jangka panjang di bawah keadaan operasi (suhu, tekanan, pH, dan lain-lain) untuk meminimumkan kemerosotan seperti kakisan.

Pemilihan bahan tiub yang tidak betul boleh mengakibatkan kebocoran tiub di antara sisi shell dan tiub, mengakibatkan kepada pencemaran silang cecair dan kehilangan tekanan yang mungkin. Sudah tentu, sejak paip berada di bawah tekanan untuk masa yang lama, keletihan akan berlaku dari masa ke masa, mengakibatkan kebocoran. Apabila ini berlaku, bagaimana untuk membaiki tiub pertukaran haba dalam penukar haba?

Kebocoran tiub pertukaran haba dalam kapal tekanan biasanya berlaku di dua tempat, satu adalah sambungan tiub, dan yang lain adalah kebocoran tiub itu sendiri.

(1) Kebocoran pada sambungan tiub penukar haba keluli tahan karat

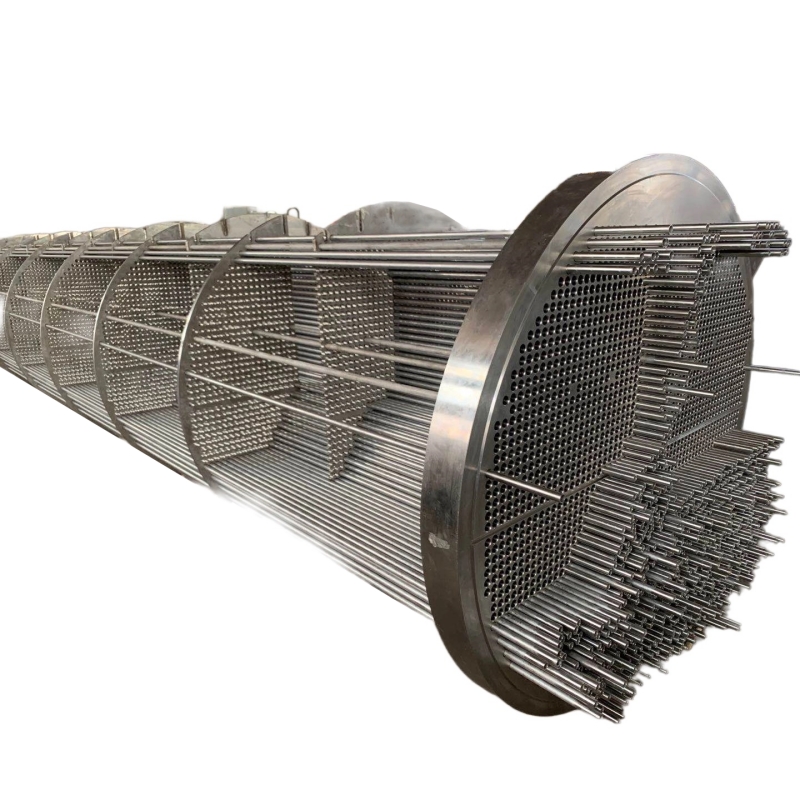

Terdapat tiga kaedah utama untuk menyambung paip dan helaian tiub: sendi pengembangan, kimpalan, kimpalan, dan sendi pengembangan. Oleh kerana turun naik suhu dan tekanan dan ubah bentuk yang tidak rata dari perbezaan suhu, paip pengembangan menyebabkan paip untuk menarik, melonggarkan, dan bocor dari lembaran tiub. Pengembangan pelengkap boleh digunakan untuk menghapuskan kebocoran. Jika ia tidak berkesan, ia boleh dilakukan lagi. Pengembangan tambahan tidak boleh lebih daripada tiga kali, jika tidak, ini akan menyebabkan bahan di lubang plat tiub untuk mengeras kerana kerja sejuk dan menjadi kurang ketat.

Jika pengembangan tidak berkesan, paip mesti diganti atau dikimpal. Harus diingat bahawa selepas kimpalan, tiub sekitarnya perlu diperluas lagi kerana pengembangan haba dan penguncupan lembaran tiub selepas kimpalan akan menyebabkan kebocoran pada sendi pengembangan tiub sekitar yang lain. Jika kimpalan di antara paip dan lembaran tiub bocor, ia boleh diperbaiki dengan mengisar dan membaiki kimpalan.

(2) paip itu sendiri bocor

Oleh kerana kakisan, lelasan, hakisan, kakisan sedimentasi, dan sebab -sebab lain, tiub pertukaran haba sering menyebabkan keretakan, perforasi, dan kebocoran di dalam tiub. Kebocoran paip itu sendiri tidak dapat diperbaiki dalam keadaan biasa. Jika bilangan paip yang bocor tidak besar, anda boleh menggunakan palam logam kerucut untuk menyekat kedua -dua hujung mulut paip. Jika tekanan pada bahagian paip adalah tinggi, pasangkannya dengan ketat dan kemudian kimpalan lebih banyak untuk kebolehpercayaan. Panjang palam logam umumnya dua kali diameter dalam paip, diameter ujung kecil harus sama dengan 85% dari diameter dalaman, dan tirus adalah 1:10.

Kekerasan bahan palam harus kurang daripada atau sama dengan kekerasan paip. Apabila memasang paip untuk menghapuskan kebocoran, bilangan paip yang dipasang tidak boleh melebihi 10%. Apabila satu hujung tiub pertukaran haba keluli tahan karat rosak, kaedah pembaikan tiub yang ditarik juga boleh digunakan. Ini kerana kadar pemanjangan tiub keluli tahan karat adalah 40%~ 45%. Apabila jumlah pemanjangan tiub yang ditarik tidak melebihi 12%, tiub boleh ditarik beberapa kali.
