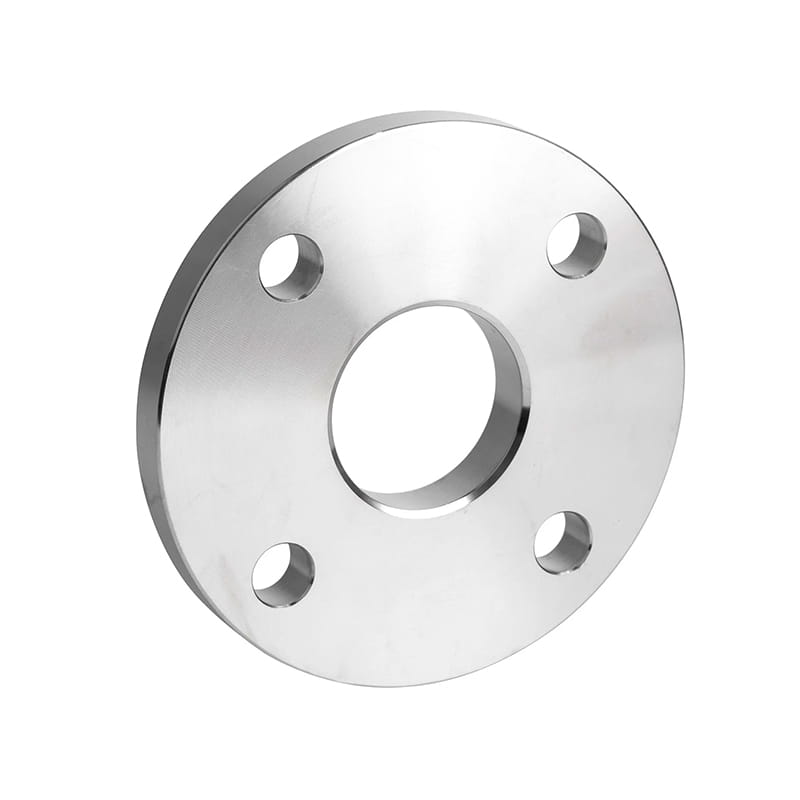

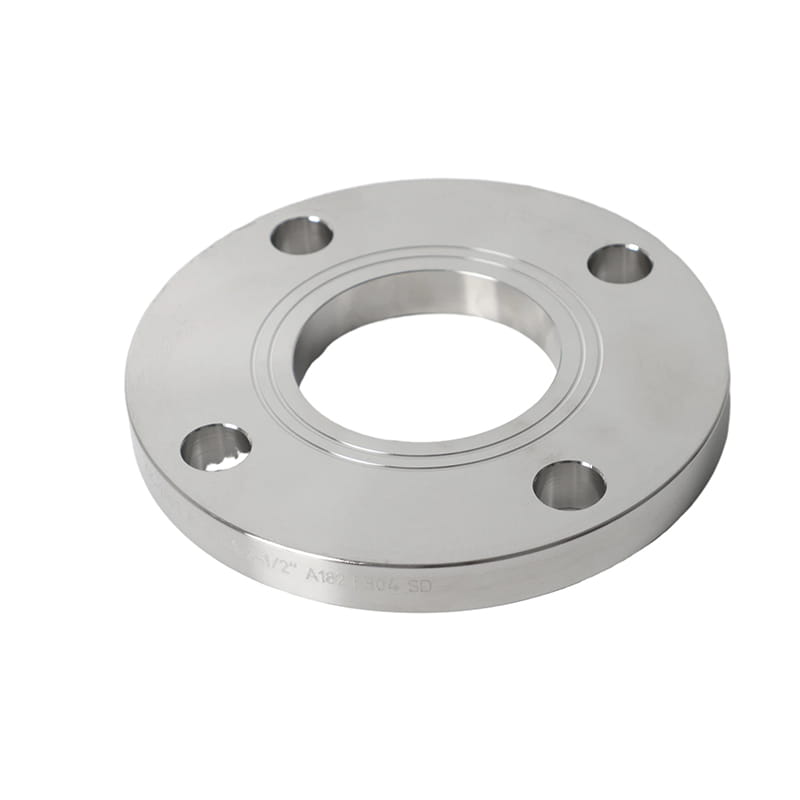

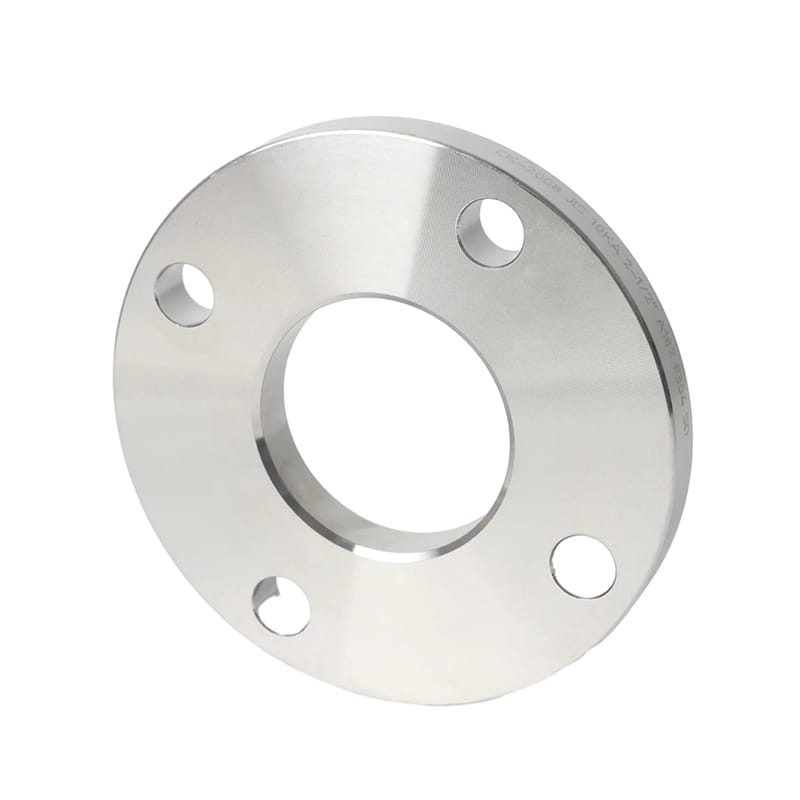

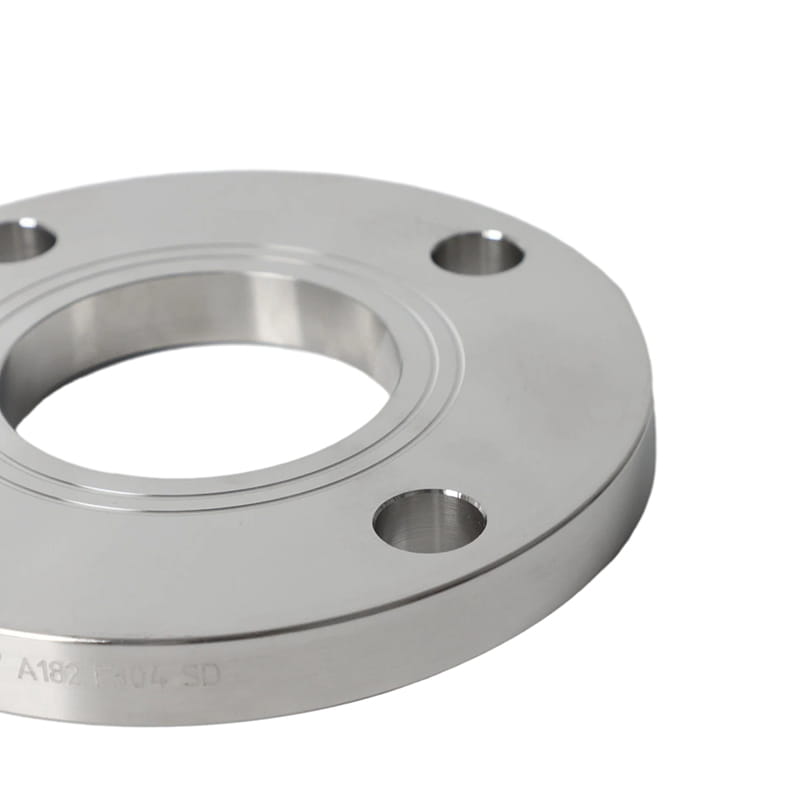

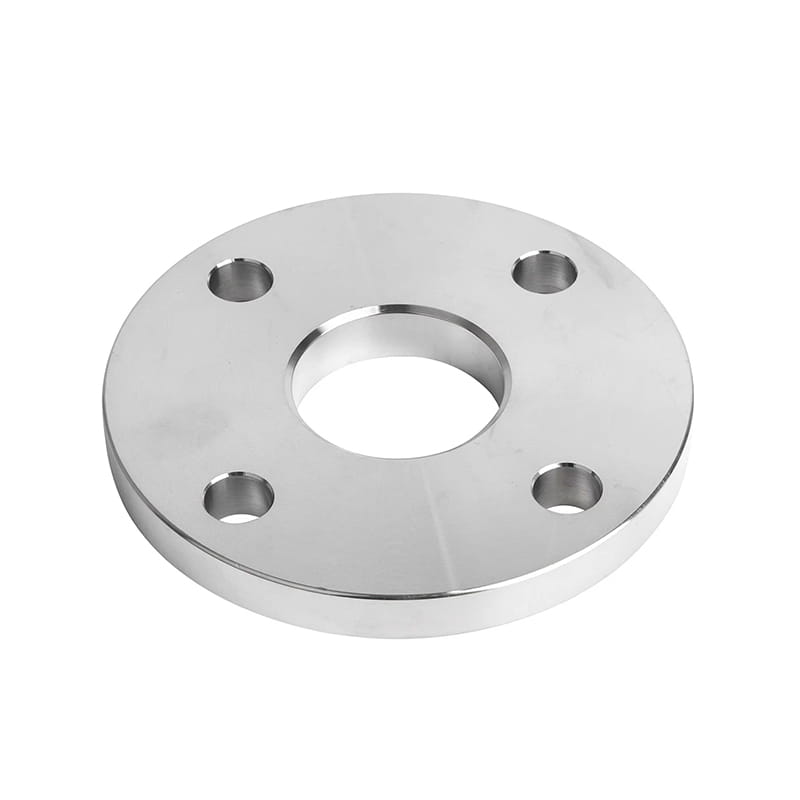

Bebibir plat keluli karbon dengan lubang bolt di sekelilingnya

Bebibir plat keluli karbon dengan lubang bolt di sekelilingnya

Plat flange adalah sejenis pengikat yang digunakan untuk memegang dua objek bersama -sama, biasanya dibuat dari logam, berfungsi sebagai penyambung penting untuk paip dan peralatan. Mempunyai plat rata, bulat dengan lubang bolt, mereka memastikan lampiran yang selamat.

Mereka menawarkan pemasangan dan penyingkiran mudah, memudahkan penyelenggaraan. Sistem ini terdiri daripada dua bahagian: satu hujung paip dan bebibir plat. Proses ini berfungsi dengan mengimpal plat rata dan bulat - bebibir plat - ke satu hujung paip dan kemudian boltingnya ke paip lain bersama dengan gasket di antara. Reka bentuk rata mereka memastikan pengagihan tekanan seragam, mempromosikan anjing laut yang boleh dipercayai dalam persekitaran tekanan tinggi.

Flanges plat adalah serba boleh, dan serasi dengan pelbagai bahan, menjadikannya sesuai untuk aplikasi perindustrian yang pelbagai. Digunakan secara meluas dalam industri seperti petrokimia dan pembuatan, bebibir plat menyumbang kepada sambungan yang tahan lancar, tahan kebocoran, meningkatkan kecekapan dan keselamatan pengangkutan dan pemprosesan bendalir dalam tetapan perindustrian.

Jadual bebibir boleh dibuat dengan mudah dengan memotong dan membentuk bebibir plat. Oleh itu, berbanding dengan jenis bebibir yang lain, mereka agak murah, menjadikan mereka pilihan yang kos efektif. Mereka juga boleh menyesuaikannya untuk memenuhi keperluan aplikasi tertentu, seperti tahap tekanan dan saiz yang berbeza.

Sebelum ：No previous article
Seterusnya ：Flange plat keluli tahan karat membolehkan dilekatkan ke paip lain

Pengenalan

Standard	(1) Standard Amerika ASME/ANSI B 16.5, ASME B 16.47 Siri A (MSS SP 44), ASME B 16.47 Siri B (API 605) (2) Standard British BS 3293, BS 1560, BS 4504, BS 10 (3) Standard Jerman DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2627, DIN2628, DIN2629 (4) Standard Itali Uni 2280, Uni 2281, Uni 2282, Uni 2283, Uni 2284 (5) standard Rusia, Australia, Jepun GOST 12821-80, AS2129, JIS B2220 / KS B1503
Bahan	(1) keluli tahan karat: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316TI, 310, 310S, 321, 321H, 317, 347, 347H, 904L; (2) Keluli Dupleks & Super Dupleks: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) keluli karbon: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) keluli karbon suhu rendah: ASTM A350, LF2, LF3; (6) keluli aloi: ASTM / ASME A / SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91; (7) keluli aloi tembaga: ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100, 10200, 10300, 10800, 12000, 12200; (8) aloi nikel: ASTM SB564, SB160, SB472, SB162 Nikel 200 (UNS N02200), Nikel 201 (UNS N02201), Monel 400 (UNS N04400) N08825), Inconel 600 (UNS No N06600), Inconel 625 (UNS No N06625), Inconel 601 (UNS No N06601), Hastelloy C 276 (UNS N10276), Alloy 20 (UNS N08020)
Permukaan	Cat hitam minyak, cat anti-karat, bersalut zink, telus kuning, sejuk dan panas beralvani
Jenis	dipalsukan, dirawat haba, dan machined
saiz	1 "-12"
Masa penghantaran	Dalam masa 5-30 hari setelah menerima prabayar
Pembungkusan	Kotak kayu
Permohonan	Ia terpakai pada masa -masa apabila medium mudah terbakar, letupan, toksik dan tekanan adalah tinggi, termasuk minyak dan gas, kimia, petrokimia, dan penjanaan kuasa, bahan api atau saluran paip air, dan lain -lain.

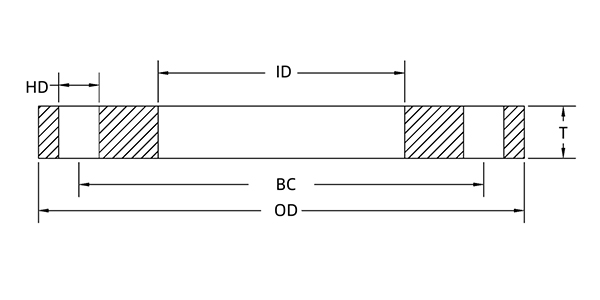

Saiz paip nominal	Ketebalan	Di luar dia. (OD)	Di dalam Dia. (Id)	Bilangan lubang	Lubang dia.	Bolt Circle	Berat penghantaran
Dalam	T (dalam)	OD (dalam)	Id (dalam)	Lubang	HD (IN)	BC (IN)	Dalam pound
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
