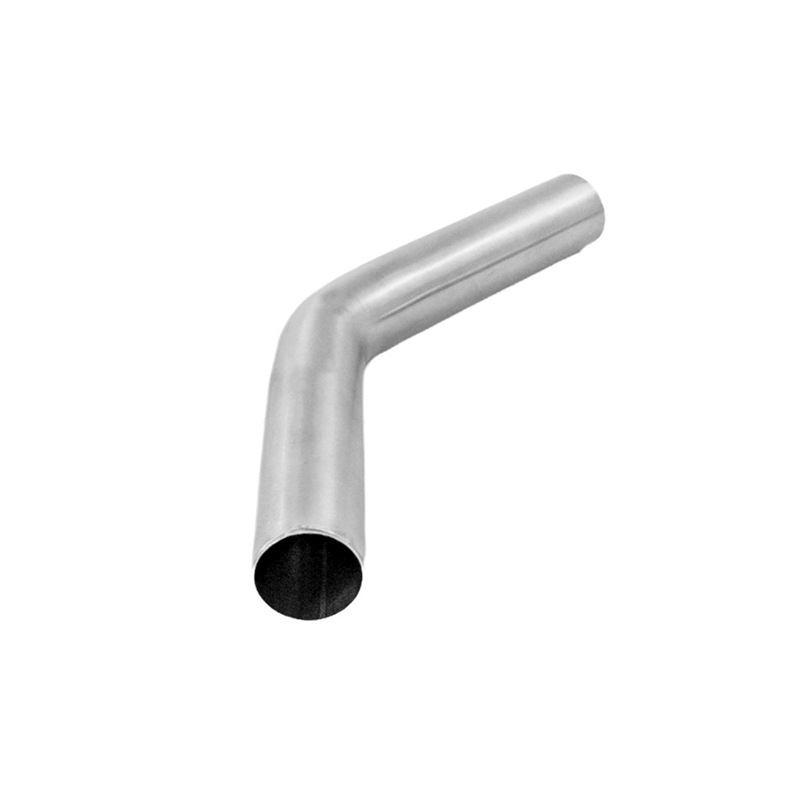

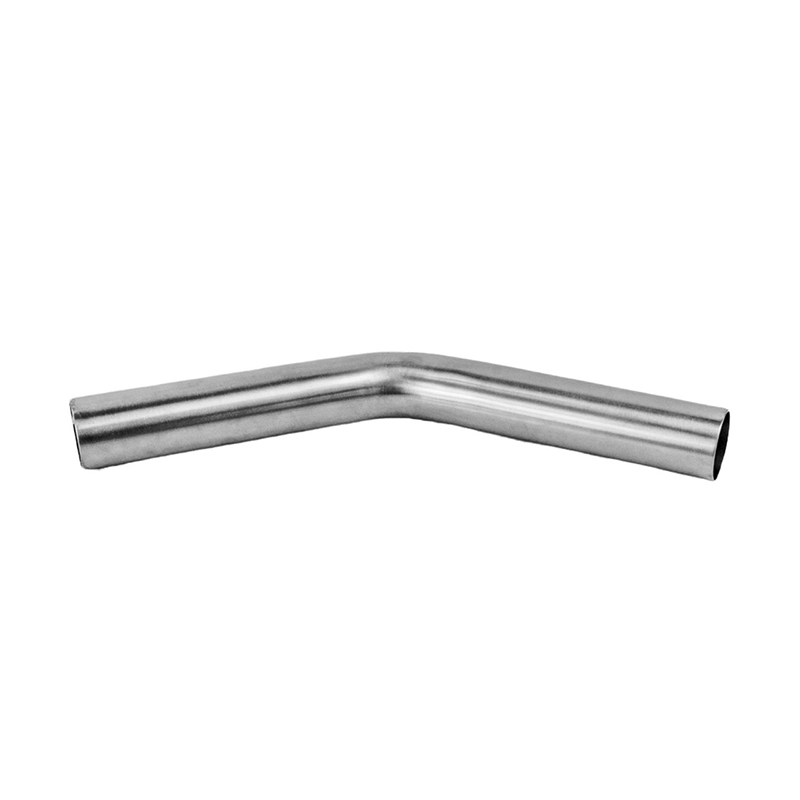

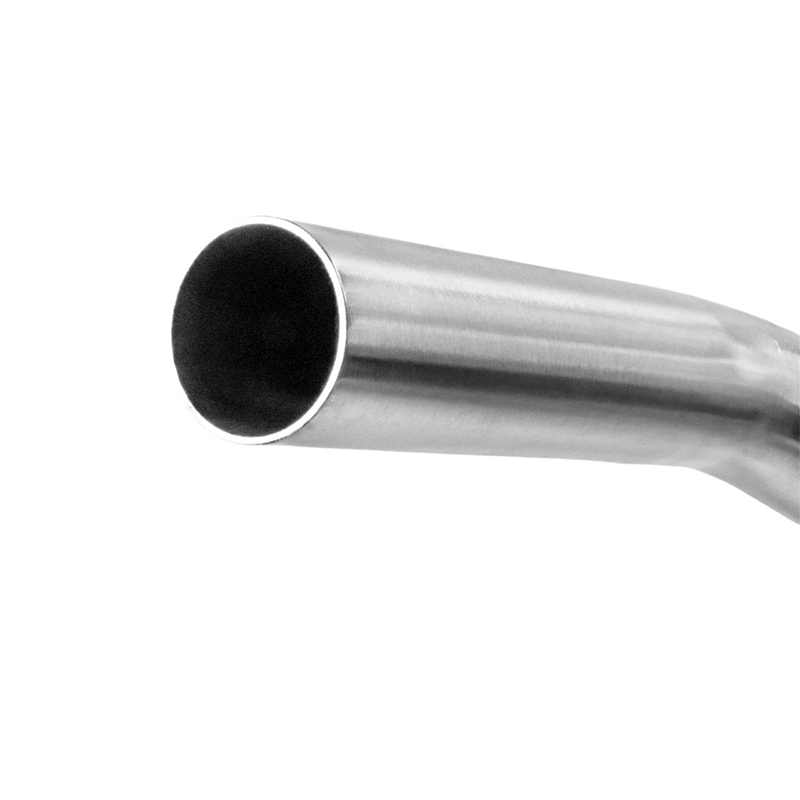

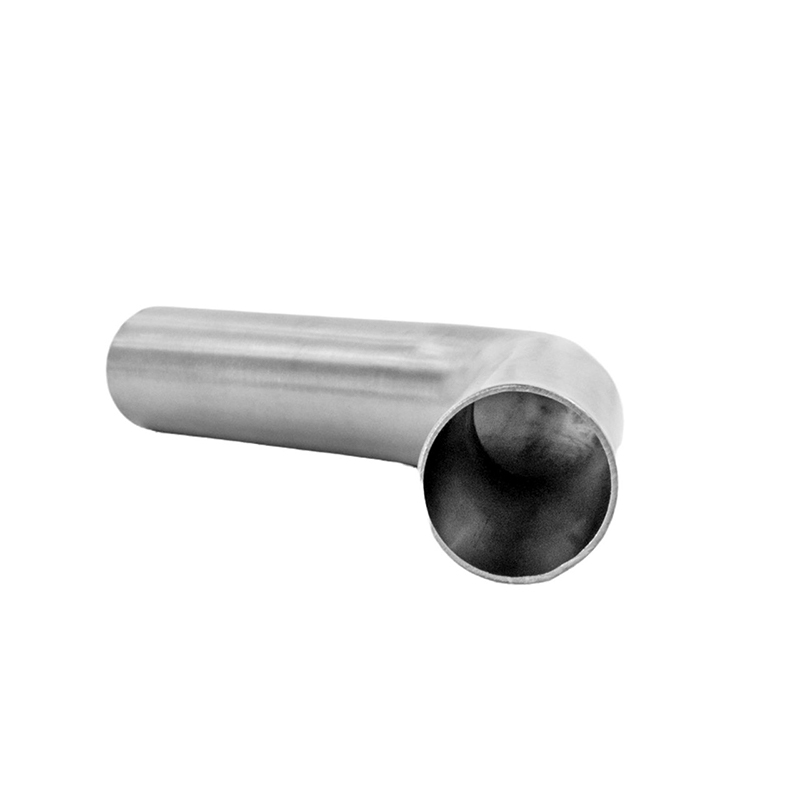

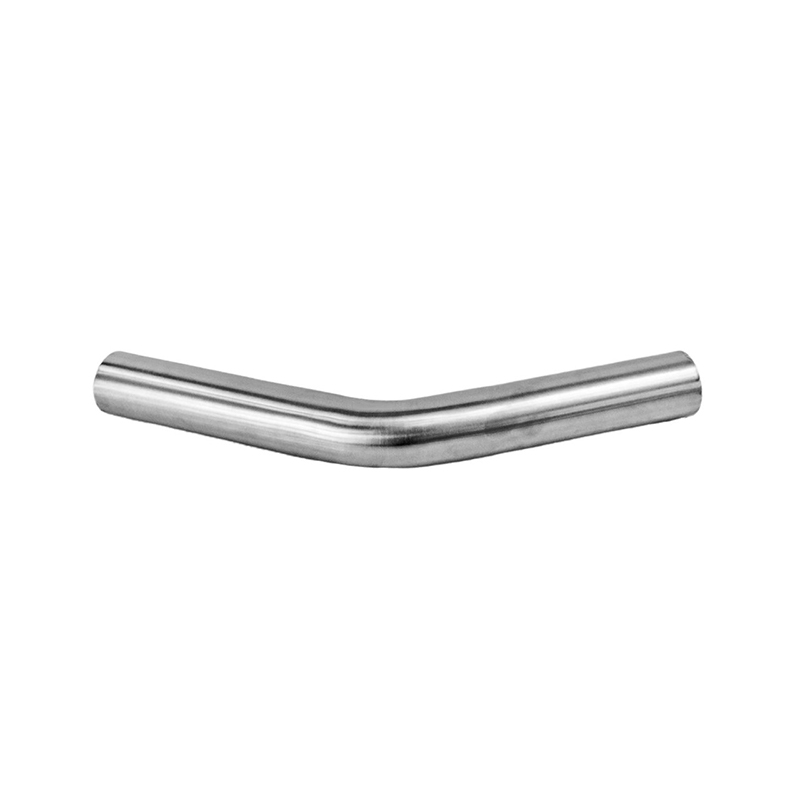

304 keluli tahan karat 45 ° radius panjang (LR) tiub dengan kaki panjang

45 ° Long Radius Tube Bends

Item

Keluli tahan karat 45 ° lekuk tiub jejari panjang

Standard

Piawaian ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43

DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011

EN: EN10253-1. EN10253-2

Bahan

Keluli tahan karat

Permukaan

Digilap

Jenis

Lancar

saiz

NPS 0.5 "-12"

Masa penghantaran

Dalam masa 5-30 hari setelah menerima prabayar

Pembungkusan

Pakej eksport

Permohonan

Digunakan dalam banyak industri, termasuk bahan kimia, minyak dan gas, elektrik, metalurgi, dan pembinaan kapal.

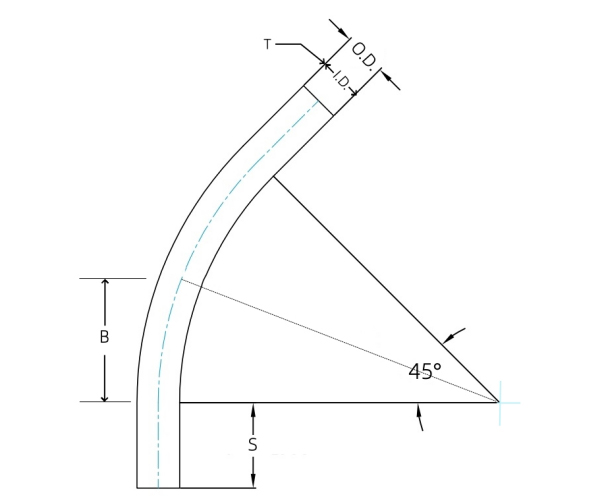

NPS

O.D.

B

S (min)

MSS SP-43

ANSI B16.9

Jadual 5s

Jadual 10s

Jadual 40 -an

Jadual 80 -an

I.D.

T

I.D.

T

I.D.

T

I.D.

T

0.5

0.84

0.62

1.65mm

0.710

0.065

0.674

0.083

0.622

0.109

0.546

0.147

0.75

1.05

0.44

1.65mm

0.920

0.65

0.884

0.083

0.824

0.113

0.742

0.154

1

1.32

0.88

1.65mm

1.185

0.065

1.097

0.109

1.049

0.133

0.957

0.179

1.25

1.66

1.00

1.65mm

1.530

0.065

1.442

0.109

1.380

0.140

1.278

0.191

1.5

1.90

1.12

1.65mm

1.770

0.065

1.682

0.109

1.610

0.145

1.500

0.200

2

2.38

1.38

1.65mm

2.245

0.065

2.157

0.109

2.067

0.154

1.939

0.218

2.5

2.88

1.75

1.65mm

2.709

0.083

2.635

0.120

2.469

0.203

2.323

0.276

3

3.50

2.00

1.65mm

3.334

0.083

3.260

0.120

3.068

0.216

2.900

0.300

3.5

4.00

2.25

2.11mm

3.834

0.083

3.760

0.120

3.548

0.226

3.364

0.318

4

4.50

2.50

2.11mm

4.334

0.083

4.260

0.120

4.026

0.237

3.826

0.337

5

5.56

3.12

2.77mm

5.345

0.109

5.295

0.134

5.047

0.258

4.813

0.375

6

6.62

3.75

2.77mm

6.407

0.109

6.357

0.134

6.065

0.280

5.761

0.432

8

8.62

5.00

2.77mm

8.407

0.109

9.329

0.148

7.981

0.322

7.625

0.500

10

10.75

6.25

3.81mm

10.482

0.134

10.420

0.165

10.020

0.365

9.75

0.500

12

12.75

7.50

3.81mm

12.420

0.156

12.390

0.180

12.000

0.375

11.75

0.500
