Gred Makanan 304 Keluli tahan karat 180 ° Long Radius Tube Bends

Gred Makanan 304 Keluli tahan karat 180 ° Long Radius Tube Bends

Sistem paip sering merupakan rangkaian giliran yang kompleks, perubahan ketinggian, kelengkapan, dan lain -lain, jarang berjalan dalam garis lurus antara proses, dan penggunaan selekoh paip yang ideal dalam reka bentuk atau projek memainkan peranan penting dalam fungsi yang betul sistem siap.

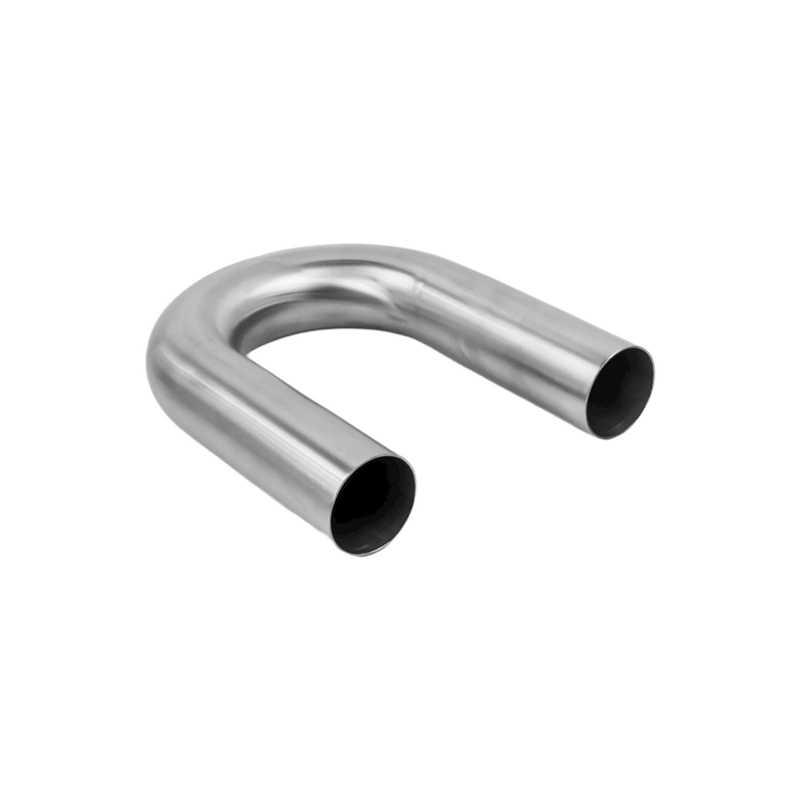

180 ° Mandrel selekoh dibuat dari tiub keluli tahan karat gred 304 premium yang digilap menggunakan bender mandrel CNC dan mandrel adat mati untuk memberikan selekoh yang baik tanpa kedutan atau calar, hujungnya dipotong laser dan selekoh kemudian digilap dengan 180 grit akhirnya ultrasonik dibersihkan.

Keluli tahan karat 304 gred sangat tahan terhadap kakisan dan lelasan, memastikan prestasi jangka panjang, dan mudah dikimpal ke banyak bahagian lain dengan alat kimpalan biasa, walaupun kimpalan MIG atau TIG disyorkan untuk hasil yang baik.

LR keluli tahan karat (jejari panjang) selekoh mempunyai dimensi tengah-ke-muka diameter 1.5 x. Mereka adalah sejenis siku biasa dan digunakan apabila ruang tersedia dan aliran lebih kritikal.

Keluli tahan karat 180 ° Long Radius Pipa Selekoh digunakan dalam banyak aplikasi seperti kilang minyak, sistem pengurusan air sisa, industri pemprosesan makanan, industri petrokimia, dan terutama dalam sistem penyampaian pneumatik.

Ciri -ciri selekoh mandrel 80 °

tanpa keriput, tiada bulges permulaan, tidak menggaru atau mencetak, ovaliti yang sangat rendah, permukaan estetika visual, lanjutan kaki di setiap sisi, tepi gergaji deburred.

Sebelum ：Dinding tebal 180 darjah keluli tahan karat mandrel membengkokkan kaki panjang
Seterusnya ：Kimpalan pantat keluli tahan karat disikat 90 ° jejari pendek (SR) tiub selekoh

Pengenalan

Selekoh tiub radius 180 ° panjang
Item	Keluli tahan karat 180 ° lekuk tiub jejari panjang
Standard	GB/5237-2008, ASME B16.9; GB12459; DIN2615; GOST17375; JIS B2311
Bahan	Keluli tahan karat 304/316
Permukaan	Digilap
Jenis	Dikimpal
saiz	NPS 1/2-42 "
Masa penghantaran	Dalam masa 5-30 hari setelah menerima prabayar
Pembungkusan	Kotak Karton Bas Bubble
Permohonan	Sistem ekzos kereta, aksesori jentera, minyak, industri kimia, pemeliharaan air, dll.

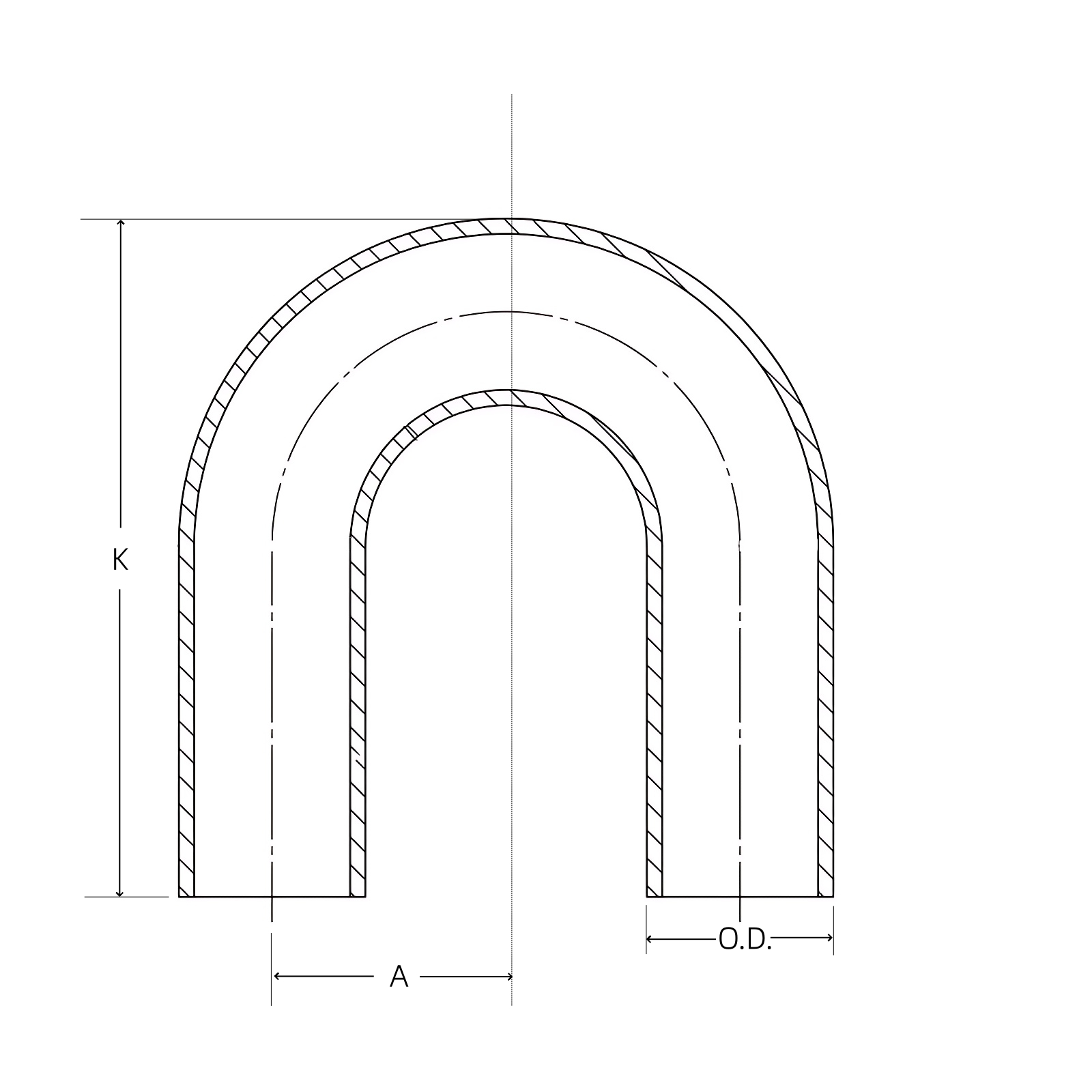

NPS	O.D.	A	K	Ketebalan dinding
				Cahaya Dinding	Sch 20	Sch 30	Std	Sch 40	Sch 60	X-Sig	Sch 80	Sch 100	Sch 120	Sch 140	Sch 160	Xx STG
1/2	0.840	1 1/2	1 7/8	0.083	-	-	0.109	0.109	-	0.147	0.147	-	-	-	0.188	0.294
3/4	1.050	1 1/8	1 11/16	0.083	-	-	0.113	0.113	-	0.154	0.154	-	-	-	0.219	0.308
1	1.315	1 1/2	2 3/16	0.109	-	-	0.133	0.133	-	0.179	0.179	-	-	-	0.250	0.358
1 1/4	1.660	1 7/8	2 3/4	0.109	-	-	0.140	0.140	-	0.191	0.191	-	-	-	0.250	0.382
1 1/2	1.900	2 1/4	3 1/4	0.109	-	-	0.145	0.145	-	0.200	0.200	-	-	-	0.281	0.400
2	2.375	3	4 3/16	0.109	-	-	0.154	0.154	-	0.218	0.218	-	-	-	0.344	0.436
2 1/2	2.875	3 3/4	5 3/16	0.120	-	-	0.203	0.203	-	0.276	0.276	-	-	-	0.375	0.552
3	3.500	4 1/2	6 1/4	0.120	-	-	0.216	0.216	-	0.300	0.300	-	-	-	0.438	0.600
3 1/2	4.000	5 1/4	7 1/4	0.120	-	-	0.216	0.216	-	0.318	0.318	-	-	-	-	0.636
4	4.500	6	8 1/4	0.120	-	-	0.237	0.237	-	0.337	0.337	-	0.438	-	0.531	0.674
5	5.563	7 1/2	10 5/16	0.134	-	-	0.258	0.258	-	0.375	0.375	-	0.500	-	0.625	0.750
6	6.625	9	12 5/16	0.134	-	-	0.280	0.280	-	0.432	0.432	-	0.562	-	0.719	0.864
8	8.625	12	16 5/16	0.148	0.250	0.277	0.322	0.322	0.406	0.500	0.500	0.594	0.719	0.812	0.906	0.875
10	10.750	15	20 3/8	0.165	0.250	0.307	0.365	0.365	0.500	0.500	0.594	0.719	0.844	1.000	1.125	1.000
12	12.750	18	24 3/8	0.180	0.250	0.330	0.375	0.406	0.562	0.500	0.688	0.844	1.000	1.125	1.312	1.000
14	14.000	21	28	0.250	0.312	0.375	0.375	0.438	0.594	0.500	0.750	0.938	1.094	1.250	1.406	-
16	16.000	24	32	0.250	0.312	0.375	0.375	0.500	0.656	0.500	0.844	1.031	1.219	1.438	1.594	-
18	18.000	27	36	0.250	0.312	0.438	0.375	0.562	0.750	0.500	0.938	1.156	1.375	1.562	1.781	-
20	20.000	30	40	0.250	0.375	0.500	0.375	0.594	0.812	0.500	1.031	1.281	1.500	1.750	1.969	-
24	24.000	36	48	0.250	0.375	0.562	0.375	0.688	0.969	0.500	1.219	1.531	1.812	2.062	2.344	-
30	30.000	45	60	0.312	0.500	0.625	0.375	-	-	0.500	-	-	-	-	-	-
36	36.000	54	-	0.312	0.500	0.625	0.375	0.750	-	0.500	-	-	-	-	-	-
42	42.000	63	-	-	-	-	0.375	-	-	0.500	-	-	-	-	-	-
