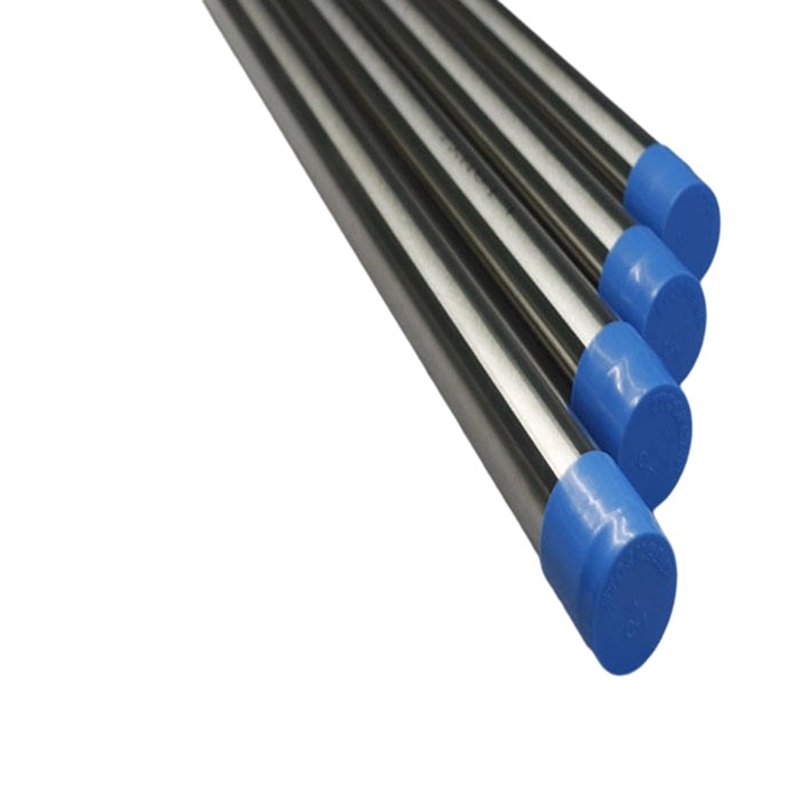

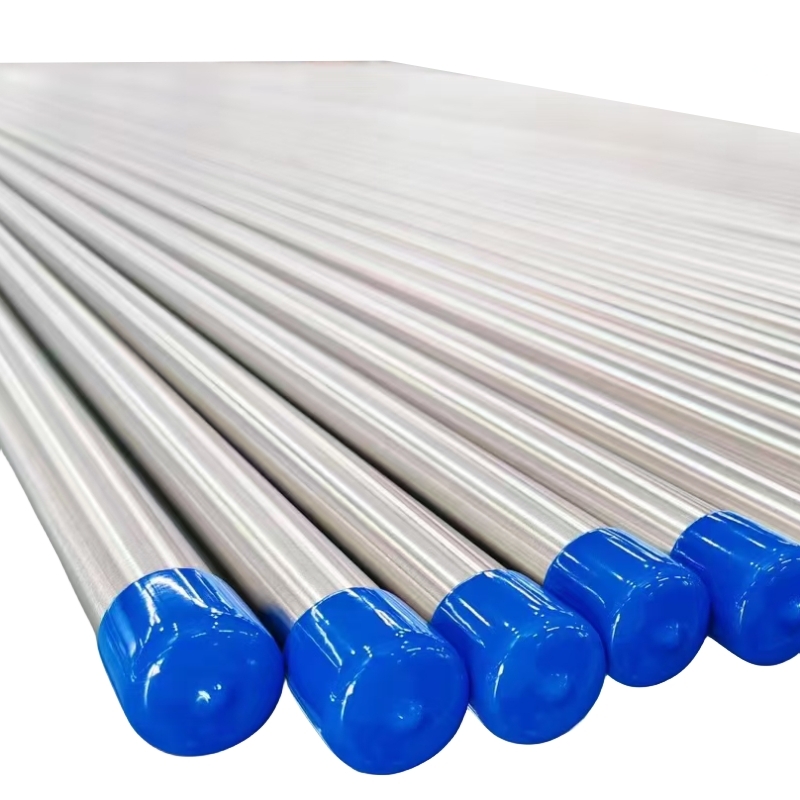

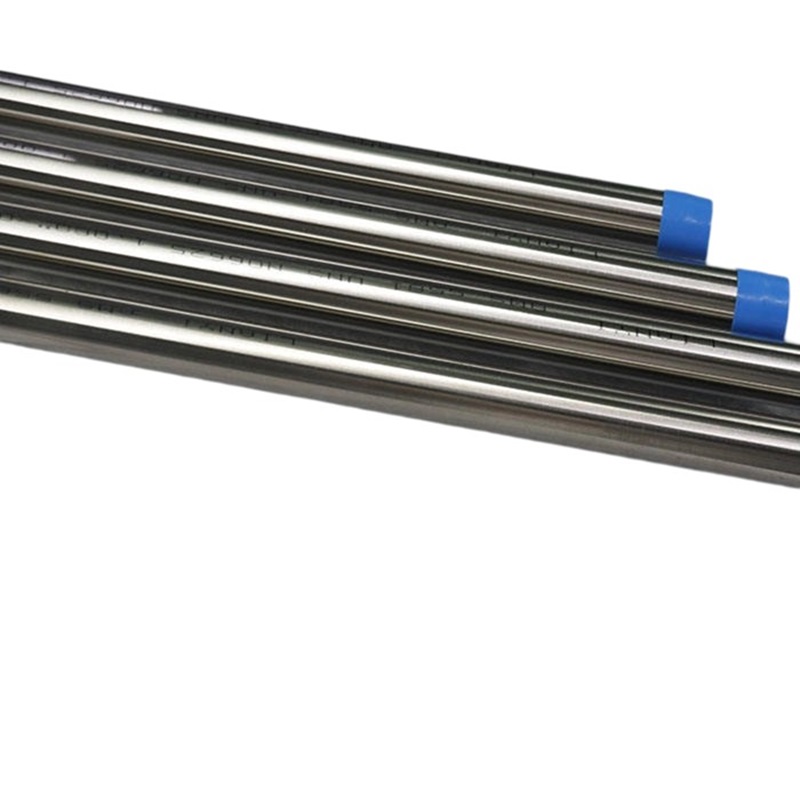

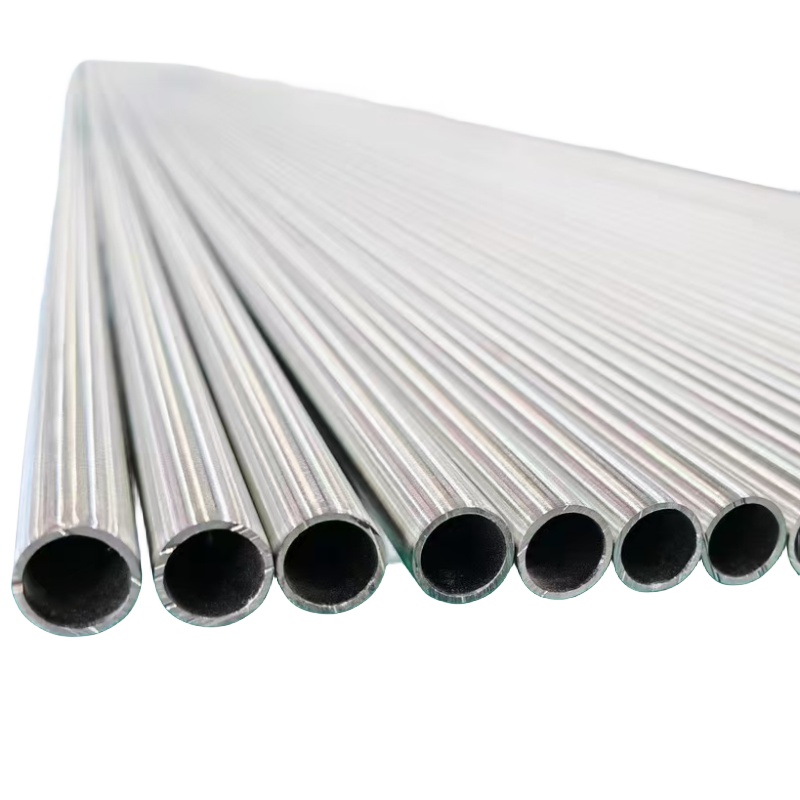

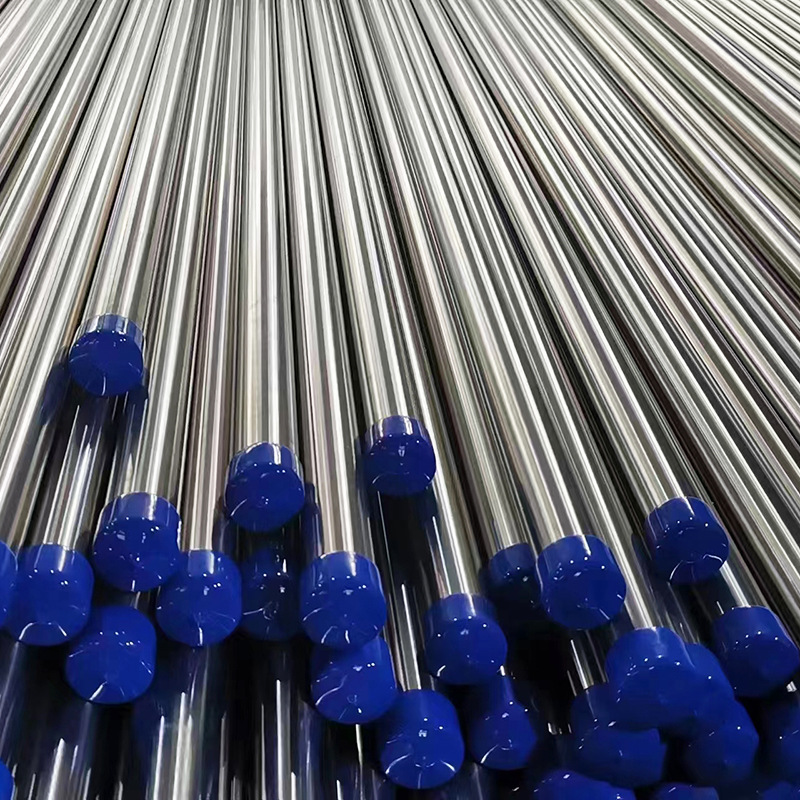

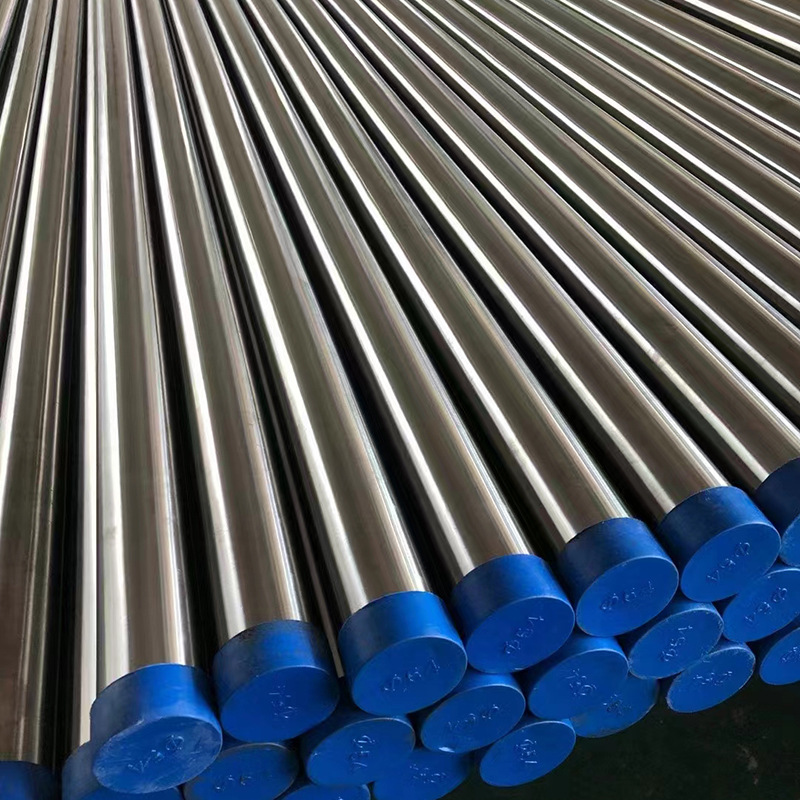

Proses sejuk Paip alat lancar keluli tahan karat untuk peranti pengukuran dan aliran kawalan

Proses sejuk Paip alat lancar keluli tahan karat untuk peranti pengukuran dan aliran kawalan

Tiub instrumentasi merujuk kepada tiub atau tiub yang digunakan untuk menyambungkan instrumen ke paip utama, ke instrumen dan alat lain, atau untuk mengukur peralatan.

Tiub instrumen keluli tahan karat adalah peranti pengukuran dan kawalan berdasarkan prinsip pengukuran dan digunakan secara meluas dalam bidang perindustrian dan sivil. Prinsip kerjanya adalah untuk mengukur dan mengawal aliran melalui perbezaan tekanan yang dihasilkan apabila bendalir melewati saluran paip. Sediakan unit pengukur dalam saluran paip, ukur perbezaan tekanan cecair dalam unit, dan kemudian gunakan formula pengiraan aliran standard untuk mendapatkan kadar aliran.

Oleh kerana tiub instrumen keluli tahan karat harus mempunyai rintangan kakisan yang boleh dipercayai dan rintangan haba, keluli tahan karat austenit dipilih secara universal sebagai bahan tiub tekanan.

1. Bahan yang biasa digunakan:

Aisi & en/din/ISO

ASTM /AISI: 316/316L, 304 /304L, 321/321H, 316TI, 347/347H;

EN/DIN: 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571.

Keluli tahan karat dupleks

ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.

EN/DIN: 1.4462, 1.4410, 1.4539.

Gred keluli tahan karat yang popular untuk tiub instrumen adalah 304 / 304L dan 316/316L.

2. Kemasan permukaan:

Vakum vakum yang terang atau pelindung pelindung yang terang. Kemasan Permukaan: Mekanikal digilap 320-grit atau 400-grit.

3. Toleransi Dimensi:

O.D: ± 0.0.5 mm; W.T: ± 10%; atau atas permintaan pembeli.

Klasifikasi dan senario aplikasi saluran paip instrumen

1. Paip gas

Talian paip gas adalah saluran paip yang digunakan untuk menghantar media gas dan biasanya digunakan dalam meter aliran gas, pemancar tekanan dan peralatan instrumen lain. Talian paip gas dicirikan oleh diameter kecil dan kadar aliran cepat, yang memerlukan pengukuran aliran dan tekanan gas yang tepat di saluran paip. Talian paip gas digunakan secara meluas dalam bidang perindustrian seperti pengeluaran petrokimia, kimia, dan oksigen.

2. Paip Cecair

Paip cecair adalah paip yang digunakan untuk menghantar media cecair dan juga salah satu jenis paip instrumen yang biasa digunakan. Paip cecair dicirikan oleh diameter besar dan kadar aliran perlahan. Aliran stabil dan pengukuran tekanan cecair dalam saluran paip diperlukan untuk memastikan operasi sistem yang stabil dan boleh dipercayai. Paip cecair digunakan secara meluas dalam bidang seperti penjanaan kuasa hidro dan rawatan kumbahan.

3. Paip stim

Paip stim digunakan untuk mengangkut media stim, dan tujuan utama mereka adalah untuk mengangkut haba di ladang perindustrian, seperti loji kuasa, kilang tekstil, dan lain -lain. Paip stim dicirikan oleh tekanan dan suhu reka bentuk yang tinggi. Adalah perlu untuk mengukur secara tepat aliran, tekanan, suhu, dan parameter lain stim dalam saluran paip untuk memastikan operasi normal sistem.

4. Paip vakum

Paip vakum adalah saluran paip yang digunakan untuk menghantar media gas dalam persekitaran vakum yang tinggi. Mereka terutamanya digunakan dalam bidang berteknologi tinggi seperti semikonduktor dan fotovoltaik. Ciri -ciri saluran paip vakum adalah bahawa tekanan di dalam saluran paip sangat rendah, yang memerlukan reka bentuk dan keperluan pembuatan yang ketat, dan pada masa yang sama, aliran dan tekanan gas dalam saluran paip mesti diukur dengan tepat.

Sebelum ：No previous article
Seterusnya ：ASTM Ketepatan Tinggi Digilap Keluli Keluli Stainless Tubing untuk Aliran Kawalan

Pengenalan

Item	Tiub/paip instrumen keluli tahan karat
Standard	ASTM, JIS, AISI, GB, DIN, EN
Bahan	201,202,301,304,304L, 304N, XM21,304LN, 309S, 310S, 316,316TI, 316L, 316N, 316LN, 317,317L, 321,329, dan lain -lain.
Permukaan	2B/No.1/No.3/No.4/Ba/8K/Hl
Bentuk	Bulat, persegi, segi empat tepat, bujur
Jenis	Sejuk digulung
Ujian	Ut, et, ht, rt, ect, dan lain -lain mengikut piawai, atau sebagai permintaan pelanggan
saiz	Panjang	0.5-30 meter/disesuaikan
	Diameter luar	OD: 3.18mm ~ 810mm WT: 0.2mm ~ 40mm
Masa penghantaran	Dalam masa 5-30 hari setelah menerima prabayar
Pakej	Menurut keperluan pelanggan

Proses pengeluaran

Klasifikasi keluli tahan karat permukaan

Permukaan	Ciri	Kaedah pembuatan	Penggunaan
No.1	Silvery White, membosankan	Panas digulung ke ketebalan yang ditentukan	Ia tidak perlu mempunyai permukaan yang berkilat
No.2d	White Silvery	Selepas rolling sejuk, rawatan haba dan acar dijalankan	Bahan biasa, kayu lukisan dalam
No.2b	Kilauan lebih kuat daripada No.2d	Selepas rawatan No.2D, rolling sejuk terakhir dilakukan pada gulungan penggilap	Bahan biasa
BA	Cerah sebagai Sixpence	Bukan standard, tetapi biasanya penamat permukaan annealed dengan reflektif permukaan yang tinggi.	Bahan binaan, peralatan dapur
No.4	Mengisar	Permukaan yang digilap diperoleh dengan mengisar dengan tali pinggang 150 ~ 180# kasar	Bahan binaan, peralatan dapur
No.240	Gilir halus	Gulung dengan tali pinggang 240# strop yang kasar	Peralatan Dapur
No.320	Pengisaran yang sangat halus	Gulung dengan tali pinggang 320# strop yang kasar	Peralatan Dapur
No.400	Gloss dekat dengan BA	Gulung dengan 400# roda penggilap	Bahan biasa, bahan binaan, peralatan dapur
HL	Hairline mengisar	Ia mempunyai sebilangan besar bijirin whetstone apabila digunakan untuk pengisaran bijirin (150 ~ 240#)	Bangunan, bahan binaan
No.8	Cermin	Cermin adalah tanah dengan roda penggilap	Reflektor, hiasan
