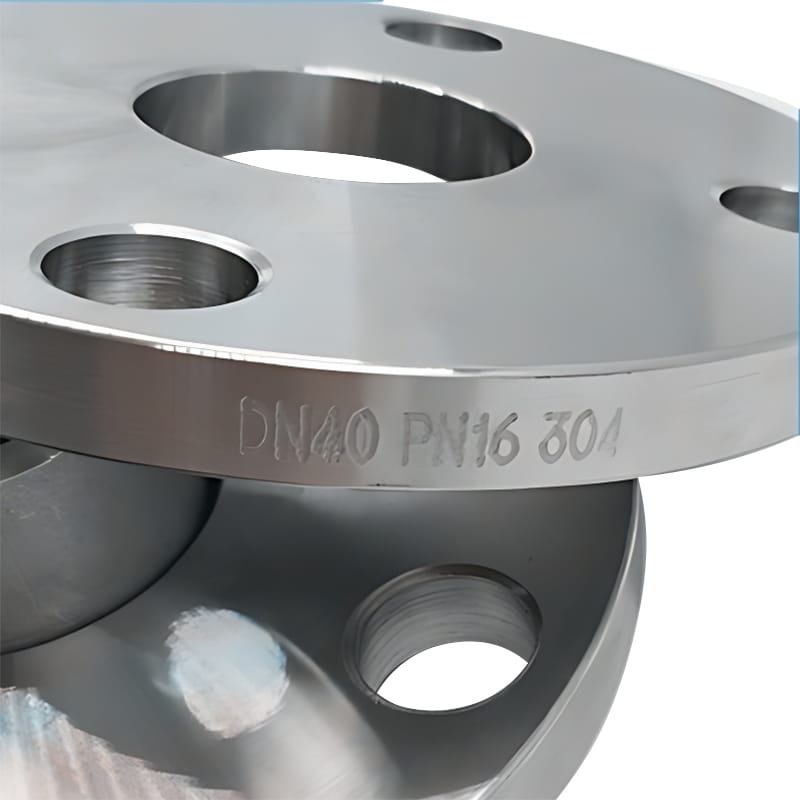

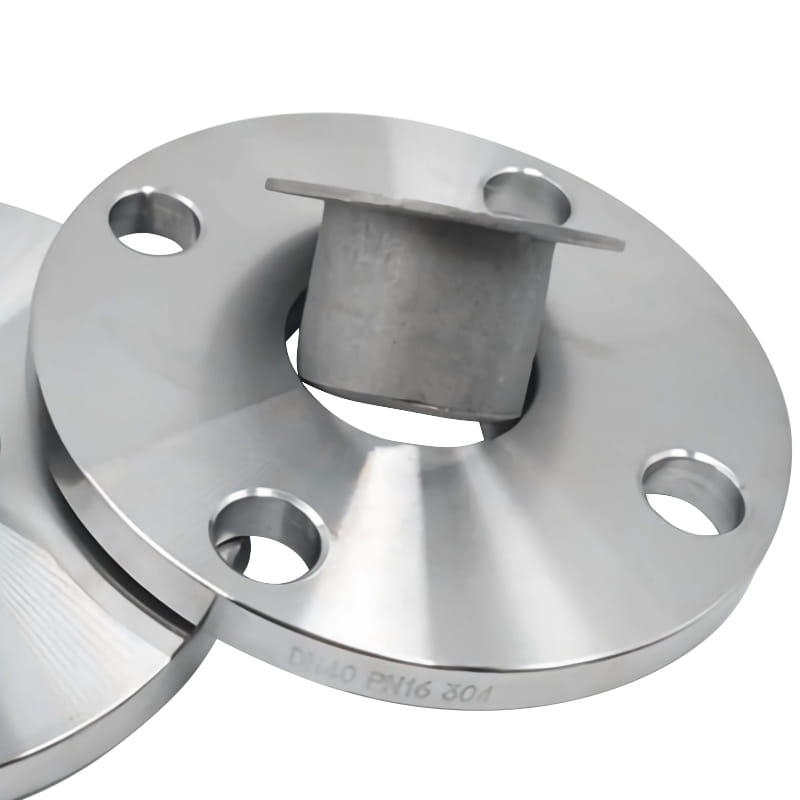

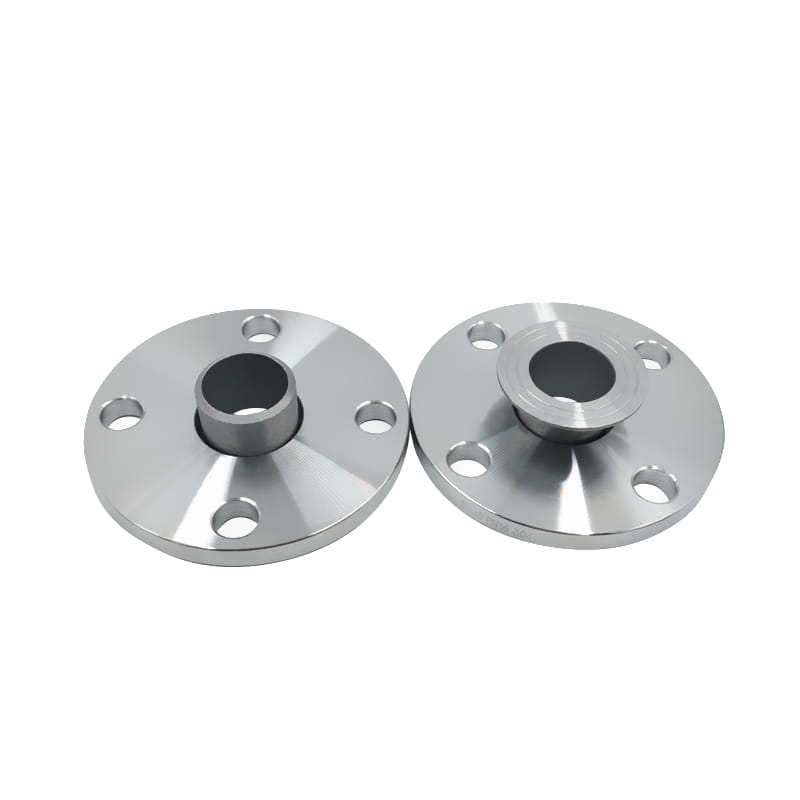

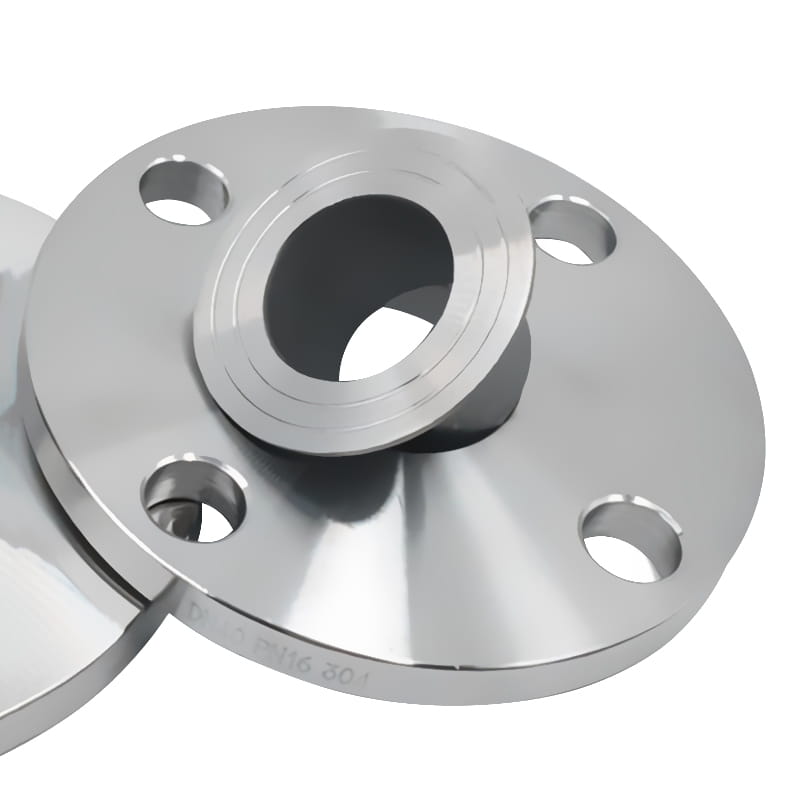

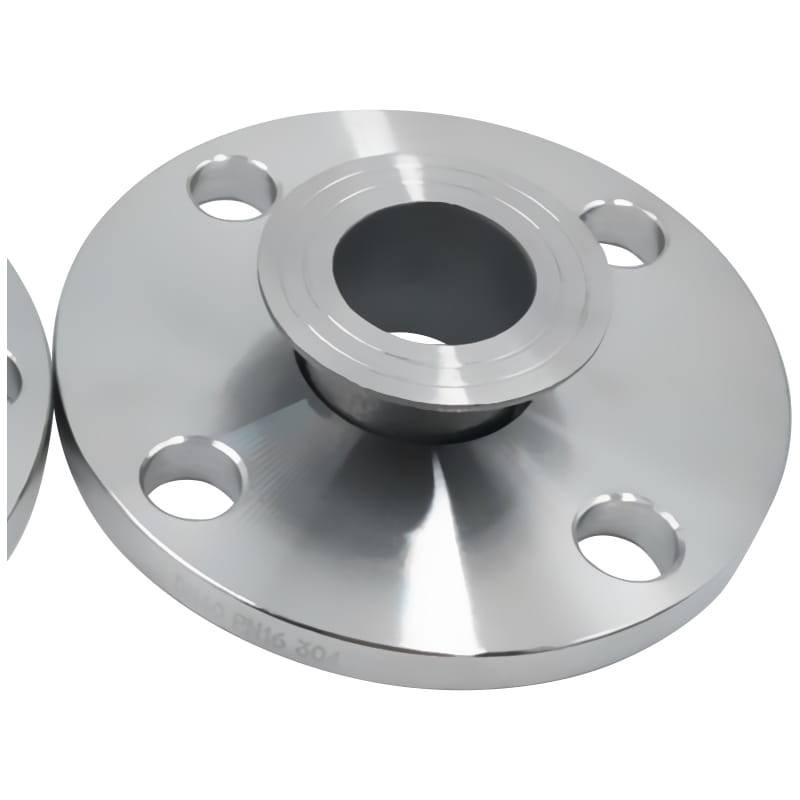

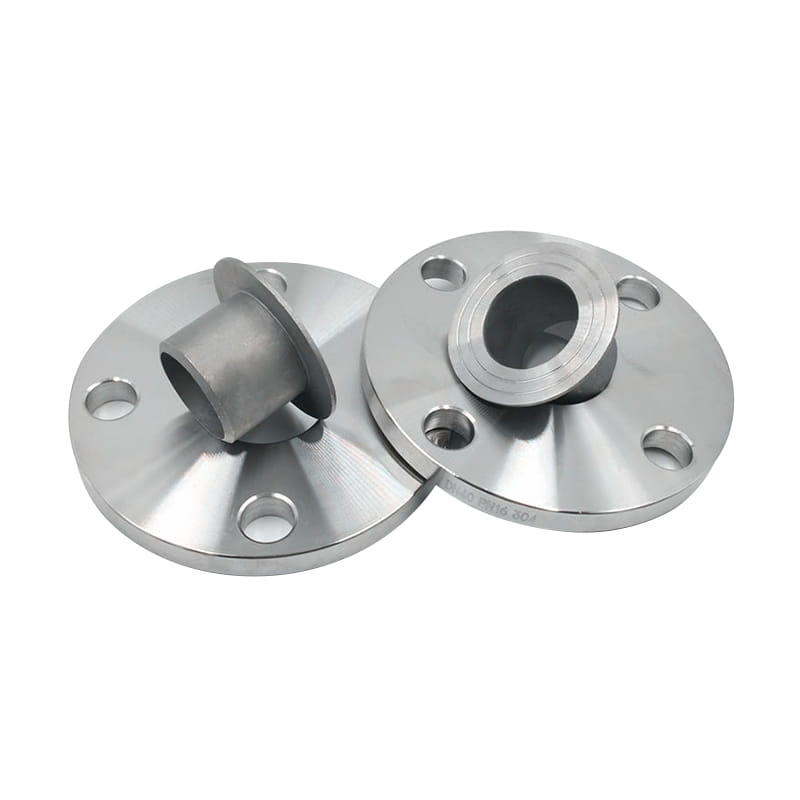

Ketepatan Memalsukan SS Lap Bersama Flange Dengan Stub Ends

Ketepatan Memalsukan SS Lap Bersama Flange Dengan Stub Ends

Lap bersama flange tidak mempunyai wajah yang dibangkitkan, ia digunakan bersempena dengan "ujung stub bersama lap"- ujung stub bersama lap dan bebibir bersama pusingan. Penggunaannya pada titik di mana tekanan lenturan yang teruk berlaku harus dielakkan.

Oleh kerana flange bersama pusingan itu sendiri tidak dikimpal ke paip, ia boleh berputar untuk menyelaraskan lubang bolt dengan mudah dan pemasangan dan pembongkaran lebih mudah. Ciri ini memudahkan pemasangan, penyelenggaraan, dan tugas pembaikan, mengurangkan kos downtime dan keseluruhan. Reka bentuk bebibir membolehkan misalignment sudut paip, memastikan sendi ketat dan kebocoran walaupun paip tidak diselaraskan dengan sempurna.

Celah -celah yang terbentuk di antara permukaan dalaman flange bore dan permukaan luaran hujung stub boleh mengumpul bahan cemar dengan mudah. Pencemar yang dikumpulkan dapat menimbulkan masalah dan mengakibatkan kakisan celah.

Mereka biasanya digunakan dalam aplikasi tekanan rendah, seperti petrokimia, minyak dan gas, rawatan air, makanan dan minuman, dan industri pemprosesan kimia.

Sebelum ：No previous article
Seterusnya ：Menggilap pemasangan bebibir bersama keluli tahan karat

Pengenalan

Standard	ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Bahan	Keluli Karbon: ASTM A105, A350 LF2 Keluli tahan karat: A182 F304/F304L/F316/F316L/F321 Alloy Steel: ASTM A182, GR F1, F11, F22, F5, F9, F91
Permukaan	Dipoles, tembakan letupan, sandblasting, dll
Jenis	Dipalsukan, dirawat panas dan dimesin
saiz	1/2 '' hingga 48 "
Masa penghantaran	Dalam masa 5-30 hari setelah menerima prabayar
Pembungkusan	Kes kayu eksport standard atau seperti yang anda minta
Permohonan	petrokimia, minyak dan gas, rawatan air, makanan dan minuman, dan industri pemprosesan kimia, dll.

PN10

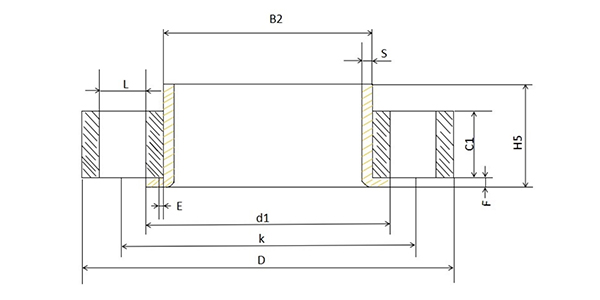

Dn	Paip OD	D	B2	C1	K	E	L....	Qtty.	Berat
200	2198.1	340	226	24	295	6	22	8	8.87
	204.0 - 206.0	340	213	24	295	6	22	8	8.87
250	273.0	395	281	26	350	8	22	12	11.20
	254.0 - 256.0	395	264	26	350	8	22	12	11.20
300	323.9	445	333	26	400	8	22	12	12.80
	304.0 - 306.0	445	315	26	400	8	22	12	12.80
350	355.6	505	365	30	460	8	22	16	19.40
400	406.4	565	416	32	515	8	26	16	26.40
450	457.0	615	467	36	565	8	26	20	32.20
500	508.0	670	519	38	620	8	26	20	38.50
600	610.0	780	622	42	725	8	30	20	52.20

PN16

Dn	Paip OD	D	B2	C1	K	E	L	Qtty.	Berat
50	60.3	165	65	20	125	5	18	4	2.52
	53.0 - 54.0	165	65	20	125	5	18	4	2.52
65	76.1	185	81	20	145	6	18	8	3.05
	68.0 - 70.0	185	75	20	145	6	18	8	3.05
80	88.9	200	94	20	160	6	18	8	3.48
	83.0 - 84.0	200	89	20	160	6	18	8	3.48
100	114.3	220	120	22	180	6	18	8	4.20
	103.0 - 106.0	220	113	22	180	6	18	8	4.20
125	139.7	250	145	22	210	6	18	8	5.21
	128.0 - 133.0	250	138	22	210	6	18	8	5.21
150	168.0	285	174	24	240	6	22	8	6.89
	153.0 - 156.0	285	164	24	240	6	22	8	6.89
200	219.1	340	226	26	295	6	22	12	9.31
250	273.0	405	281	29	355	8	26	12	13.50
300	323.9	460	333	32	410	8	26	12	18.00
350	355.6	520	365	35	470	8	26	16	27.00
400	406.4	580	416	38	525	8	30	16	34.60
450	457.0	640	467	42	585	8	30	20	44.60
500	508.0	715	519	46	650	8	33	20	62.00

PN25

Dn	Paip OD	D	B2	C1	K	E	L	Qtty.	Berat
200	219.1	360	226	32	310	6	26	12	13.80
250	273.0	425	281	35	370	8	30	12	19.40
300	323.9	485	333	38	430	8	30	16	25.50

PN40

Dn	Paip OD	D	B2	C1	K	E	L	Qtty.	Berat
10	17.2	90	21	14	60	3	14	4	0.60
15	21.3	95	25	14	65	3	14	4	0.65
20	26.9	105	31	16	75	4	14	4	0.91
25	33.7	115	38	16	85	4	14	4	1.08
32	42.4	140	47	18	100	5	18	4	1.77
40	48.3	150	53	18	110	5	18	4	2.02
	40.0 - 44.5	150	50	18	110	5	18	4	2.02
50	60.3	165	65	20	125	5	18	4	2.65
65	76.1	185	81	22	145	6	18	8	3.36
80	88.9	200	94	24	160	6	18	8	4.18
100	114.3	235	120	26	190	6	22	8	5.87
125	139.7	270	145	28	220	6	26	8	7.95
150	168.3	300	174	30	250	6	26	8	9.97
