Tekanan paip keluli tahan karat tekanan tinggi (topi akhir) untuk kapal tekanan

Tekanan paip keluli tahan karat tekanan tinggi (topi akhir) untuk kapal tekanan

Kelengkapan paip yang digunakan untuk mengimpal pada hujung paip hujung paip untuk menutup paip dipanggil topi paip keluli tahan karat (topi akhir). Ia biasanya diperbuat daripada bahan keluli tahan karat, yang tahan tahan karat dan tahan suhu tinggi.

Klasifikasi topi paip keluli tahan karat:

1. Tangki pusingan paip keluli tahan karat: topi bulat adalah jenis topi yang paling biasa dan digunakan secara meluas dalam pengeluaran perindustrian. Biasanya, bahagian bawahnya dikimpal ke bahagian atas bekas. Bidang biasa termasuk gas cecair, tangki simpanan, penyimpanan bawah tanah, dll.

2. Pipa keluli tahan karat Oval Caps: topi oval digunakan secara meluas dalam industri makanan, perubatan, dan farmaseutikal dan peristiwa lain dengan keperluan kebersihan yang tinggi. Strukturnya sama dengan topi bulat tetapi dengan radius yang lebih besar.

3. Kapal soket paip keluli tahan karat: topi soket terdiri daripada bahagian silinder dan bahagian kuasi-sfera di bahagian bawah. Cap soket sesuai untuk aplikasi di bawah tekanan tinggi dan keadaan suhu tinggi.

Penggunaan topi paip keluli tahan karat (topi akhir):

1. Ketiadaan kedap yang baik dari bekas: topi paip keluli tahan karat (topi akhir) mengamalkan teknologi kimpalan, yang secara berkesan dapat menghalang kebocoran gas atau cecair di dalam bekas dan memastikan ketabahan bahan dalam bekas.

2. Boleh menahan tekanan dalaman tertentu: Kepala dibuang dengan keluli tahan karat berdinding tebal berkualiti tinggi dan disambungkan ke bekas dengan kimpalan, yang dapat menahan banyak tekanan. Apabila bekas berfungsi secara normal, tekanan dalaman akan bertindak di kepala. Topi paip keluli tahan karat (topi akhir) perlu dapat menahan tekanan dalaman yang tinggi untuk memastikan operasi yang stabil dan selamat dari bekas.

3. Boleh menahan tekanan luaran tertentu: Biasanya bekas bukan unit bebas dan perlu bekerja dalam kombinasi dengan unit lain. Pada masa ini, sebagai tambahan kepada tekanan dalaman tertentu, sesetengah bekas juga perlu dapat menahan tekanan luaran untuk memastikan keselamatan seluruh sistem.

4. Mencantikkan penampilan: Penampilan topi paip keluli tahan karat (topi akhir) boleh direka seperti yang diperlukan untuk mencantikkan penampilan tangki penyimpanan dan memenuhi keperluan landskap.

Ringkasan:

Topi paip keluli tahan karat digunakan secara meluas dalam pelbagai sistem saluran paip, seperti saluran paip bekalan air, saluran paip gas, saluran paip kimia, dan lain -lain. Mereka boleh digunakan untuk menutup pelabuhan saluran paip untuk mencegah bahan asing memasuki saluran paip semasa penyelenggaraan dan pembersihan. Di samping itu, topi paip keluli tahan karat boleh digunakan untuk ujian tekanan gas atau bendalir untuk memastikan integriti dan keselamatan sistem saluran paip.

Sebelum ：Analisis masalah biasa dalam pembuatan topi akhir tiub tahan karat
Seterusnya ：No next article

Pengenalan

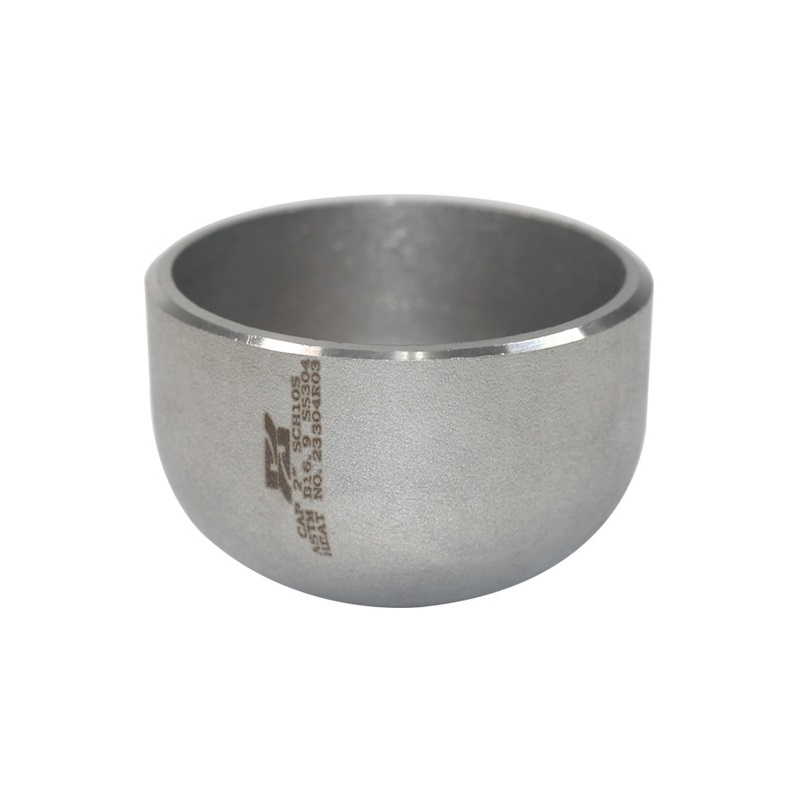

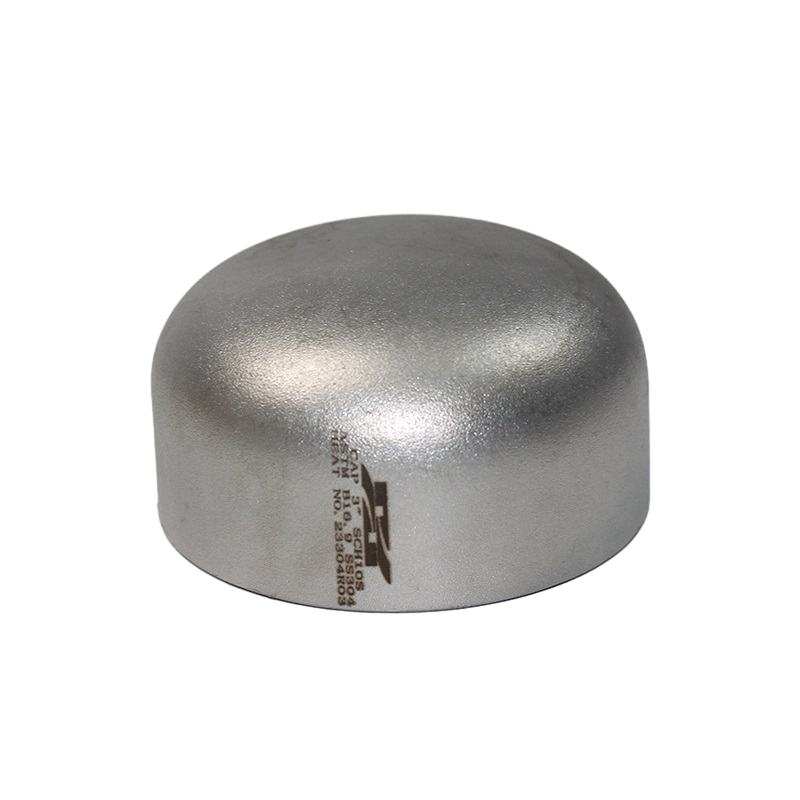

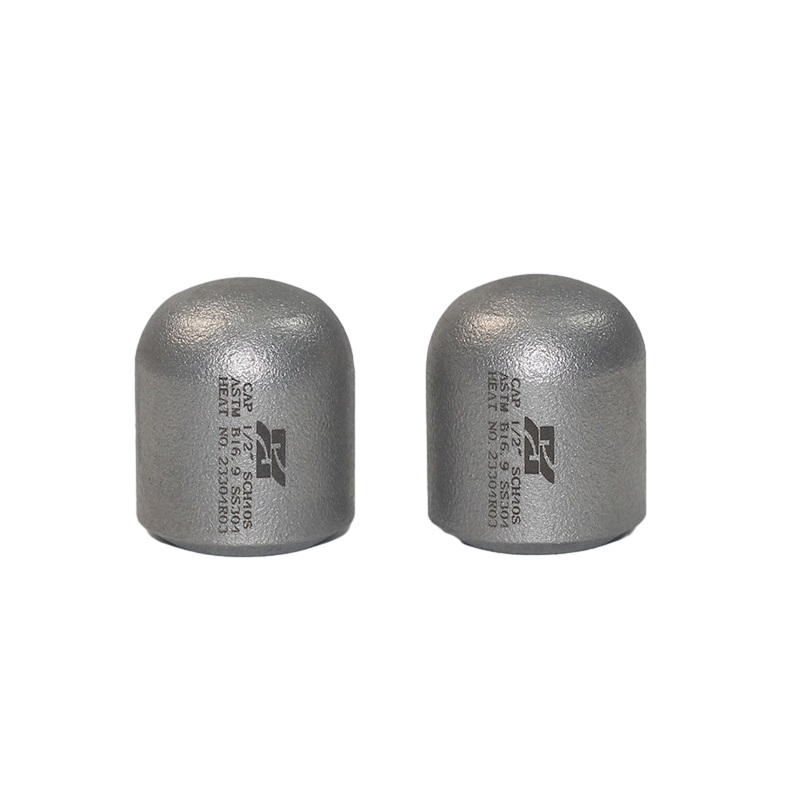

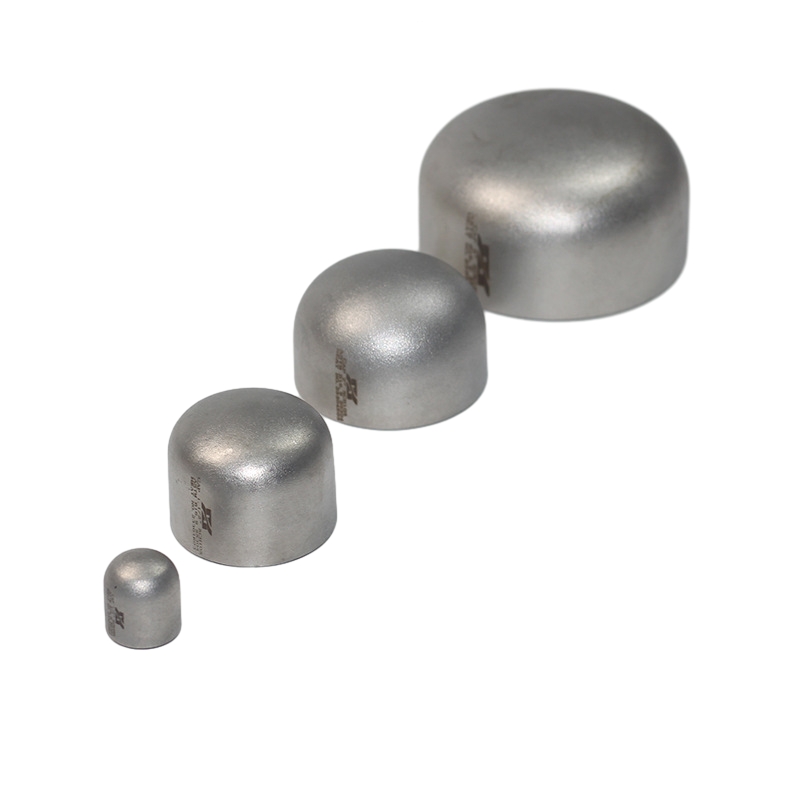

Topi paip
Item	Topi paip keluli tahan karat
Standard	ASTM, ASME, DIN, GOST, JIS, dll.
Bahan	Keluli karbon, keluli aloi, keluli tahan karat dan lain -lain
Permukaan	Letupan pasir
Jenis	Pembentukan sejuk
saiz	NP 1/2-24 "
Masa penghantaran	Dalam masa 5-30 hari setelah menerima prabayar
Pembungkusan	Kes kayu, palet kayu, dll
Permohonan	Saluran paip bekalan air, saluran paip gas, saluran paip industri kimia, dll.

Cap buttweld keluli 304/306stainless

Unit: inci

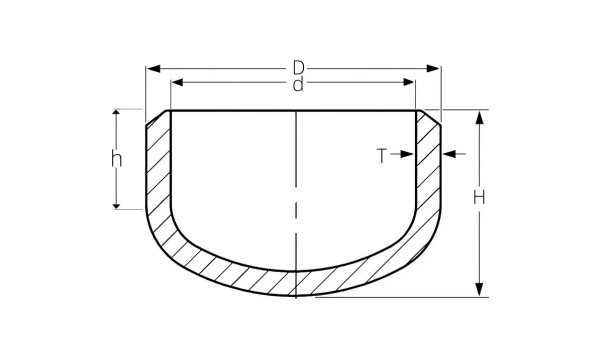

Cap				Jadual 10 (S/10s)			Jadual 40 -an (S/40s atau STD)			Jadual 80 -an (S/80s atau XH)
Np	D	H	h	d	T	Kira -kira berat badan	d	T	Kira -kira berat badan	d	T	Kira -kira berat badan
1/2	0.840	1.00	0.740	0.674	0.083	0.090	0.622	0.109	0.100	0.546	0.147	0.110
3/4	1.050	1.00	0.680	0.884	0.083	0.120	0.824	0.113	0.130	0.742	0.154	0.140
1	1.315	1.50	1.100	1.097	0.109	0.190	1.049	0.133	0.280	0.957	0.179	0.290
1 1/4	1.660	1.50	1.020	1.442	0.109	0.280	1.380	0.140	0.380	1.278	0.191	0.390
1 1/2	1.900	1.50	0.950	1.682	0.109	0.310	1.610	0.145	0.500	1.500	0.200	0.540
2	2.375	1.50	0.930	2.157	0.109	0.380	2.067	0.154	0.600	1.939	0.218	0.750
2 1/2	2.875	1.50	0.680	2.635	0.120	0.560	2.469	0.203	1.000	2.323	0.276	1.120
3	3.500	2.00	1.020	3.260	0.120	0.880	3.068	0.216	1.560	2.900	0.300	1.870
3 1/2	4.000	2.5	1.400	3.760	0.120	1.250	3.548	0.226	2.250	3.364	0.318	2.500
4	4.500	2.5	1.260	4.260	0.120	1.440	4.026	0.237	2.690	3.826	0.337	3.540
5	5.563	3.00	1.480	5.295	0.134	2.250	5.047	0.258	4.060	4.813	0.375	5.630
6	6.625	3.50	1.700	6.357	0.134	3.000	6.065	0.280	7.120	5.761	0.432	10.000
8	8.625	4.00	1.680	8.329	0.148	5.500	7.981	0.322	12.500	7.625	0.500	16.380
10	10.750	5.00	2.130	10.420	0.165	10.800	10.020	0.365	20.300	9.750	0.500	27.300
12	12.750	6.00	2.630	12.390	0.180	14.400	12.00	0.375	28.800	11.750	0.500	36.600
14	14.000	6.50	2.810	13.624	0.188	18.000	13.250	0.375	35.700	13.000	0.500	48.000
16	16.000	7.00	2.810	15.624	0.188	32.000	15.250	0.375	48.500	15.000	0.500	65.000
18	18.000	8.00	3.310	17.624	0.188	39.600	17.250	0.375	59.400	17.000	0.500	79.200
20	20.000	9.00	3.810	19.564	0.218	60.000	19.250	0.375	75.000	19.000	0.500	88.000
24	24.000	10.50	4.310	23.500	0.250	76.000	23.250	0.375	98.000	23.000	0.500	135.000
